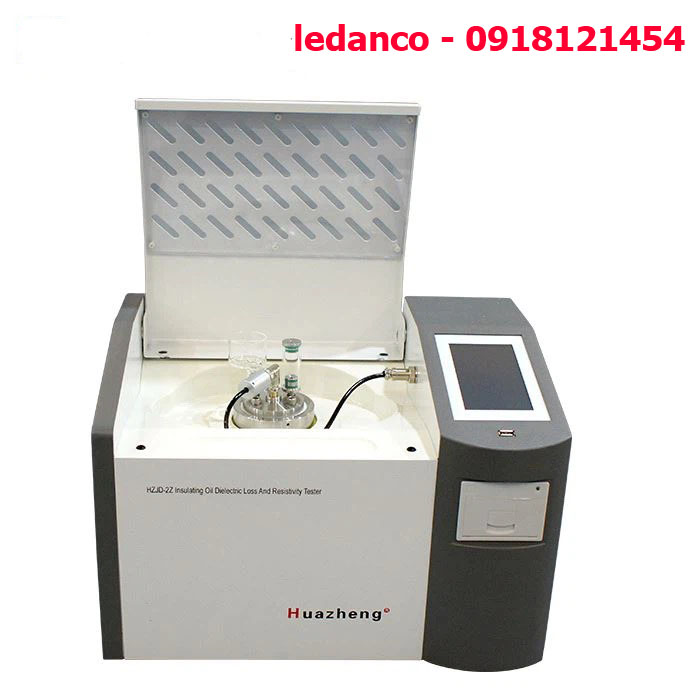

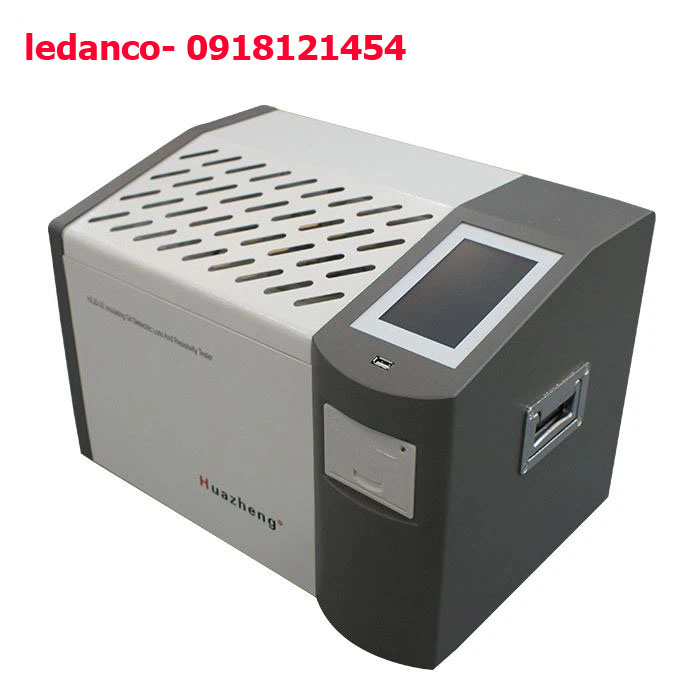

MÁY ĐO TAN DELTA DẦU CÁCH ĐIỆN - MODEL HZJD-2Z

THIẾT BỊ ĐO TỔN HAO ĐIỆN MÔI & ĐIỆN TRỞ SUẤT DẦU BIẾN ÁP ĐẠT CHUẨN IEC – ASTM

Trong hệ thống điện cao áp, chất lượng dầu cách điện quyết định trực tiếp đến độ an toàn và tuổi thọ máy biến áp.

HZJD-2Z Transformer Oil Tan Delta Tester là thiết bị chuyên dụng dùng để đo:

• Hệ số tổn hao điện môi (Tan Delta)
• Hằng số điện môi tương đối (Relative Permittivity)
• Điện trở suất DC (Resistivity) của dầu cách điện

Thiết bị được thiết kế theo tiêu chuẩn GB/T5654-2007, phù hợp IEC 60247 và ASTM D924, đáp ứng yêu cầu kiểm tra trong nhà máy điện, trạm biến áp và trung tâm kiểm định.

ỨNG DỤNG THỰC TẾ

• Kiểm tra chất lượng dầu máy biến áp
• Đánh giá mức độ lão hóa dầu cách điện
• Kiểm soát chất lượng dầu trước khi đưa vào vận hành
• Phòng thí nghiệm ngành điện – năng lượng
• Đơn vị bảo trì, bảo dưỡng hệ thống điện cao áp

ĐẶC ĐIỂM NỔI BẬT CỦA HZJD-2Z

1. Cấu trúc tích hợp – Vận hành tự động hoàn toàn

Thiết bị tích hợp trong một hệ thống duy nhất:

• Buồng thử 3 điện cực
• Bộ điều khiển nhiệt độ PID
• Cầu đo tổn hao điện môi
• Nguồn AC test
• Nguồn DC cao áp
• Tụ chuẩn nội SF6
• Đồng hồ đo điện trở cao

Toàn bộ quá trình đo được tự động hóa hoàn toàn – người vận hành chỉ cần làm theo hướng dẫn trên màn hình LCD.

2. Buồng thử 3 điện cực chuẩn GB/T5654-2007

• Khoảng cách điện cực: 2mm
• Giảm ảnh hưởng điện dung ký sinh & rò rỉ
• Có hệ thống xả dầu tự động bằng van điện từ
• Cho phép súc rửa mẫu mà không cần tháo cell

Giúp tăng độ chính xác và tiết kiệm thời gian thao tác.

3. Gia nhiệt cảm ứng trung tần + PID

• Gia nhiệt không tiếp xúc
• Gia nhiệt đồng đều, nhanh
• Sai số kiểm soát nhiệt độ: ±0.5℃
• Dải cài đặt nhiệt độ: 0 – 125℃

Có relay giới hạn nhiệt độ tự ngắt khi vượt 120℃ – đảm bảo an toàn.

4. Độ chính xác cao – Ổn định lâu dài

• Tụ chuẩn nội khí SF6 – không phụ thuộc nhiệt độ & độ ẩm môi trường
• Nguồn AC dùng công nghệ AC-DC-AC, loại bỏ ảnh hưởng dao động điện lưới
• Hoạt động ổn định ngay cả khi dùng máy phát điện

5. Hệ thống bảo vệ an toàn hoàn chỉnh

Tự động ngắt khi:

• Quá áp
• Quá dòng
• Ngắn mạch cao áp
• Lỗi cảm biến nhiệt

Hiển thị cảnh báo trực tiếp trên màn hình.

THÔNG SỐ KỸ THUẬT CHÍNH

Tan Delta

• Dải đo: 0.00001 – 100
• Độ chính xác: ±(1% giá trị đo + 0.0001)

Hằng số điện môi

• Dải đo: 1 – 30
• Độ chính xác: ±1%

Điện trở suất

• Dải đo: 2.5MΩ·m – 20TΩ·m
• Độ phân giải: ±10%

Điện áp thử

• AC: 0 – 2000V
• DC: 0 – 500V

Nguồn điện

• AC 220V ±22V (50/60Hz)

Kích thước – Trọng lượng

• 500 × 360 × 420 mm
• 22 kg

LỢI ÍCH KHI TRIỂN KHAI TẠI DOANH NGHIỆP

✔ Kiểm soát chất lượng dầu biến áp chính xác
✔ Giảm rủi ro sự cố hệ thống điện
✔ Đáp ứng tiêu chuẩn kiểm định quốc tế
✔ Tăng độ tin cậy vận hành trạm biến áp
✔ Tiết kiệm thời gian kiểm tra
